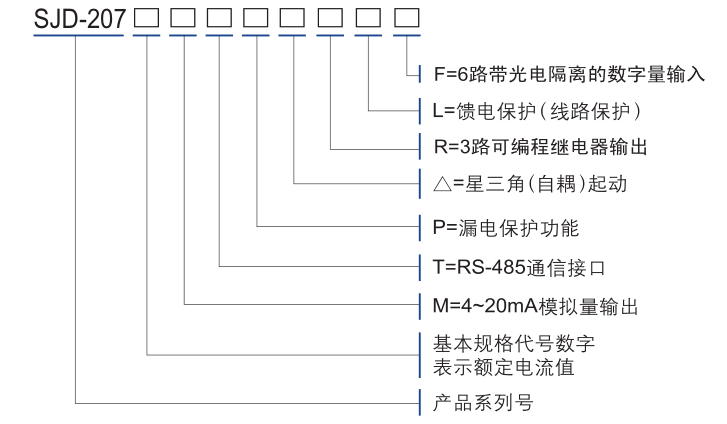

SJD-207電機保護監控裝置
一、產品概況
SJD-207電機保護監控裝置是具有穩定的現場總線接口,基于微處理器技術開發研制的電機保護與控制裝置。由微處理器來執行電機的保護與控制功能，完成對電機操作次數的統計、自診斷以及與上位機的通訊等。 SJD-207電機保護監控裝置 為電機提供的完備保護，避免了因電機過載過熱、堵轉、欠壓、輕載、斷相、三相不平衡、接地等可能故障導致的生產事故，監控器很好地保證設備運行的有效性與安全， SJD-207電機保護監控裝置 采用RS485通訊接口設計，保證了與上位機、PLC、DCS通訊的快速可靠，同時能快速響應上位主機的實時查詢等要求并執行相應操作。同時又具備4-20mA 模擬量輸出接口。使用簡單方便，安全可靠。
保護功能
熱過載保護、防爆電機 Eexe的熱過載保護、斷相保護、三相不平衡保護、堵轉保護、欠電壓保護、掉電自動重起動（晃電保護）、接地故障保護、輕載保護、空載保護。
控制功能
直接起動、保護模式起動、星三角起動、自耦變壓器降壓起動、軟啟動器控制、多方起動控制、工藝連鎖控制、可編程開關量輸入輸出。
顯示監測
運行狀態、三相電流、線電壓、漏電電流、熱容量、開關量狀態、故障信息中文顯示
現場總線功能
SJD-207電機保護監控裝置 具有 RS-485 遠程通訊接口，支持MODBUS-RTU、PROFIBUS-DP總線協議、4-20mA模擬量輸出接口，方便的和PLC、DCS及后臺機組成網絡系統，酸菜魚。通過后臺機對現場設備進行實時操控、運行狀態參數監測和歷史數據查詢。 SJD-207電機保護監控裝置 對電機運行狀態和故障原因監控記錄極大方便了對電機維護計劃的制定，降低了設備維護成本。

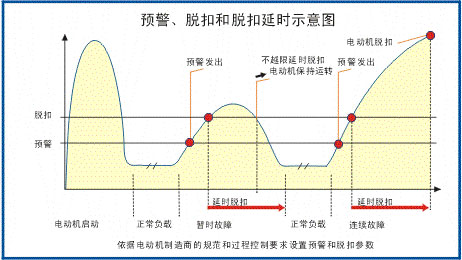

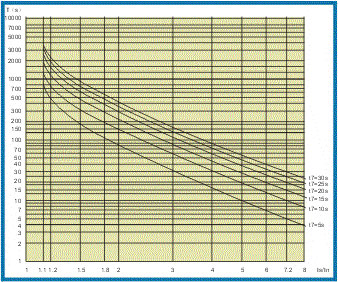

熱過載曲線圖 預警、脫扣曲線圖

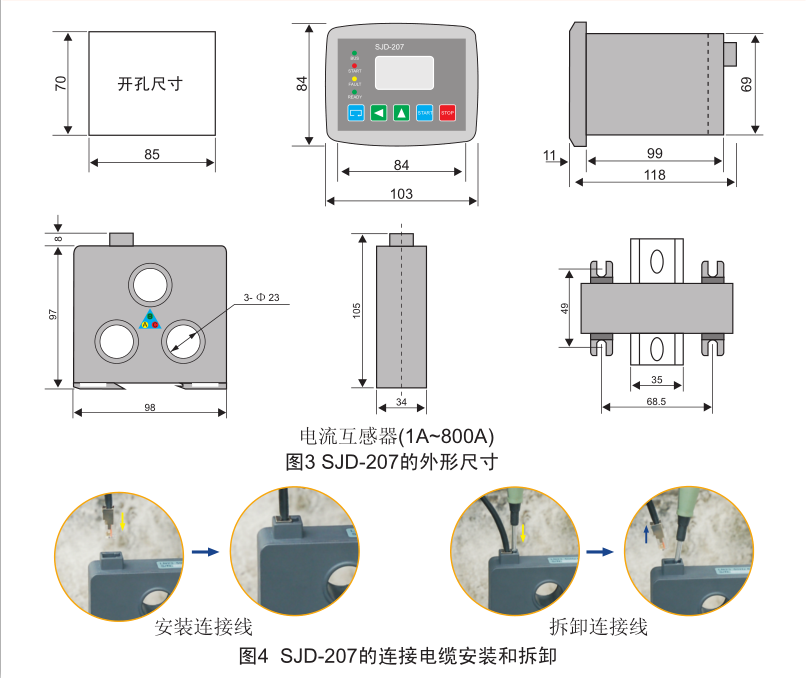

二、SJD-207保護器安裝及尺寸
