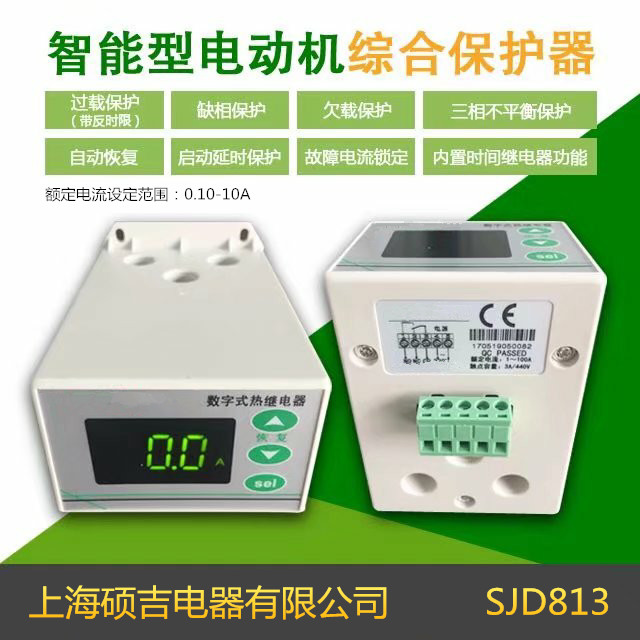

SJD813智能數字式熱繼電器是一款智能型電動機綜合保護器，是傳統熱繼電器的升級換代產品。 SJD813智能數字式熱繼電器采用數字處理技術，高亮度LED顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、欠載、缺相、三相電流不平衡等故障。當發生上述故障時，內部繼電器觸點斷開，切斷電動機電源。
二、主要功能
- 電流顯示
- 過載保護
- 欠載保護
- 缺相保護
- 三相不平衡保護
- 自動恢復
- 故障電流鎖定
- 內置時間繼電器功能
三、主要技術指標
| 指 標 | 參 數 | 單位 |
| 額定電流設定范圍 | 0.1～10.0 | A |
| 電流量程 | 15 | A |
| 電流測量精度 | ±1% | - |
| 電源電壓 | AC 220V | V |
| 觸點容量 | 3A/440VAC（純阻性負載） | - |
四、操作指南
- 查看A、B、C三相電流
正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、欠載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。
- 電動機額定電流值設置（整定電流）
長按“Sel”鍵2秒，顯示“設定”，用“”或“”鍵改變設定值（按住“”或“”鍵不放可連發），設置好后按“Sel”鍵退出設置狀態。
- 告警（保護）狀態恢復
發生過載、欠載、缺相或三相不平衡等告警時，會在顯示屏上顯示“過載”、“欠載”、“缺相”、“不平衡”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“ 5 ”或“ 6 ”鍵即可從保護鎖定狀態恢復，系統技術。
- 參數設置
在顯示電流的狀態下，長按“”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“”或“”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“”或“”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。 內部參數代碼如下表所示 ：
| 類別 | 代碼 | 參數名稱 | 設定范圍 | 出廠 設定 | 單位 | 備注 |
| 過載保護類 | F11 | 電動機額定電流 （整定電流） | 0.1 – 10.0 | 3.0 | A | 這個參數可以直接長按Sel鍵設定 |
| F13 | 定時限動作時間 | 0.1 – 60.0 | 3.0 | 秒 | VJ-813只有定時限 | |
| 欠載保護類 | F14 | 欠載動作點 | 0 - 80 | 20 | % | 電流低于額定電流（F11）的設定百分比時，產生欠載告警 |
| F15 | 欠載動作時間 | 0.1 – 60.0 OFF | OFF | 秒 | “OFF”表示關閉欠載保護功能 | |
| 啟動類 | F18 | 啟動時間 | 0.0 – 60.0 | 0 | 秒 | 啟動時用來避過過載保護 |
| 缺相和三相不平衡類 | F21 | 三相不平衡動作點 | 1 – 50 | 20 | % | |
| F22 | 三相不平衡動作時間 | 0.1 – 60.0 OFF | 5.0 | 秒 | 缺相或三相不平衡動作時間設為“OFF”表示關閉缺相或三相不平衡告警功能 | |
| F23 | 缺相動作時間 | 0.1 – 60.0 OFF | 2.0 | 秒 | ||
| 自動恢復類 | F51 | 自動恢復次數 | 0 - 10 | 1 | 次 | F51設為0表示不允許自動恢復;具體設置方法參見工作原理說明 |
| F52 | 自動恢復間隔時間 | 0.1 – 99.9 | 15.0 | 分 | ||
| F53 | 重復故障間隔時間 | 1 - 999 | 60 | 分 | ||
| 附加功能類 | F61 | 上電延時 | 0 – 999 | 0 | 秒 | 通電若干秒后再吸合繼電器，相當于一個時間繼電器功能 |
| F63 | 屏幕保護時間 | 0 – 300 | 0 | 秒 | 檢測到無電流后屏幕將關閉，0表示不啟用 | |
| 測試類 | F90 | 顯示產品型號和版本號 | - | |||
| F92 | 廠家保留 | - | ||||
| F99 | 自檢 | - | ||||
| End | 退出設置狀態 | - | ||||
五、基本工作原理
- 電流檢測
通過內置的電流互感器檢測負載電流，所以被保護電機的三根相線必須分別穿過電流互感器的三個小孔。
- 過載保護
當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。即過載動作時間是固定的。
- 欠載保護
當負載電流低于設定點（參數F14），并且持續時間達到設定的欠載動作時間時（參數F15），繼電器斷開，切斷電動機電源。此功能默認關閉，需要時請設置參數F15。
負載電流過小時，不進行欠載檢測，防止在電機斷電狀態產生誤動作。
- 三相不平衡保護
三相不平衡率的定義為：任一相電流與三相平均電流差值的絕對值，取其中的最大值，除以三相平均電流，即為三相不平衡率。
當三相不平衡率大于設定的三相不平衡動作點（參數F21），并且持續時間大于三相不平衡動作時間（參數F22）時，繼電器斷開，切斷電動機電源。
負載電流過小時，不進行三相不平衡檢測，防止在電機斷電狀態產生誤動作。
- 缺相保護
缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數F23設定，一般這個時間比三相不平衡動作時間（參數F22）要短。
負載電流過小時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。
- 自動恢復
自動恢復功能的目的是為了在發生故障保護停機時，有機會自動恢復工作，防止無人值守的設備因為偶發性故障而長時間停機。可以用參數F51、F52、F53自由設定自動恢復的行為：例如F51=3，F(xiàn)52=15，F(xiàn)53=60，其效果是：發生故障停機后，過15分鐘自動恢復（F52=15），這樣可以重試3次(F51=3)，如果故障重復發生3次以上，并且重復故障的間隔時間短于60分鐘(F53=60)，則鎖定在停機狀態，則需要人工恢復(按“”鍵或斷電)。
如果不需要自動恢復功能，只要將F51設為0。
- 時間繼電器功能
如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。

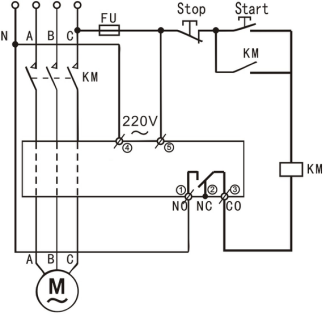

- 六、接線圖

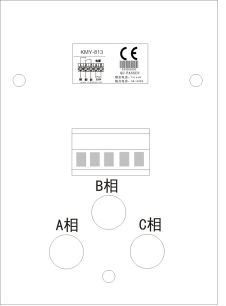

- 1.如圖所示，電動機的三根相線分別穿過A、B、C三個孔。
- 2.NO為內部繼電器常開點，NC為常閉點，CO為公共點。保護器在斷電狀態下，內部繼電器是在釋放狀態，1、3斷，2、3通，通電后，繼電器立即吸合（如果啟用了時間繼電器功能，則延時吸合，見參數F61），1、3通，2、3斷，控制接通電動機電源。當發生過載、欠載、缺相、三相不平衡等故障時，繼電器釋放，斷開電動機電源。

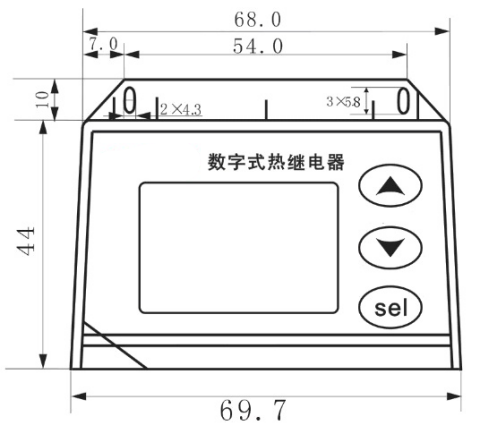

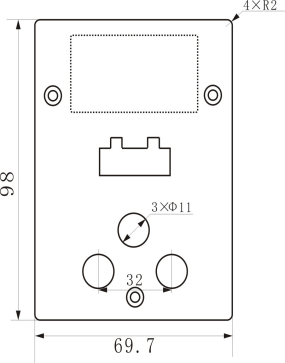

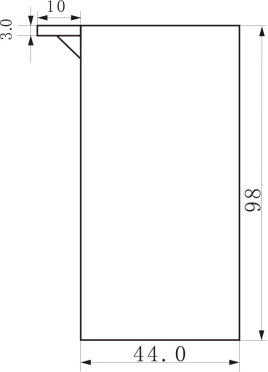

- 七、外形尺寸
-
