常用的互感器有穿心式互感器、穿排式互感器、接線式互感器和開口式互感器，這里指的互感器都是用于AC380V低壓電力系統中的電流感應器件，以上不管是哪種互感器，它們的原理都是一樣的。

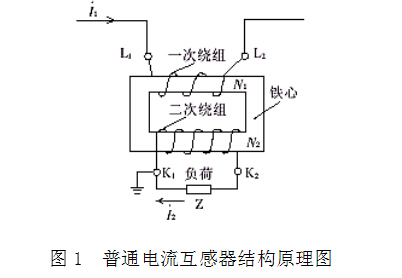

電流互感器的結構由相互絕緣的一次繞組、二次繞組、鐵心以及構架、殼體、接線端子等組成。其工作原理與變壓器基本相同，一次繞組的匝數(N1)較少，直接串聯于電源線路中，一次負荷電流()通過一次繞組時，產生的交變磁通感應產生按比例減小的二次電流()；二次繞組的匝數(N2)較多，與儀表、繼電器、變送器等電流線圈的二次負荷(Z)串聯形成閉合回路，見圖1。

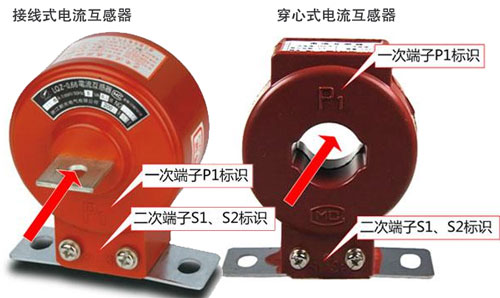

互感器的接線比較簡單，也容易理解，因?yàn)檫@些互感器的原理相同所以都有一些相同的地方，比如都有S1、S2兩個二次端子，用來輸出電流信號并提供給電流表，還有都有P1標識，表示穿線或接線的電流方向。另外，電流表的規格也大致相似，比如AC100/5A、AC500/5A、AC2000/5A等，這些電流互感器都是輸出標準的0-5A信號的，只是規格大的用作電流比較大的場合，規格小的用作電流小的場合。

電流互感器接線圖講解：

電流互感器的一次側電流是從P1端子進入，從P2端子出來；即P1端子連接電源側，P2端子連接負載側。

電流互感器的二次側電流從S1流出，進入電流表的正接線柱，電流表負接線柱出來后流入電流互感器二次端子S2，原則上要求S2端子接地。

注：某些電流互感器一次標稱，L1、L2，二次側標稱K1、K2

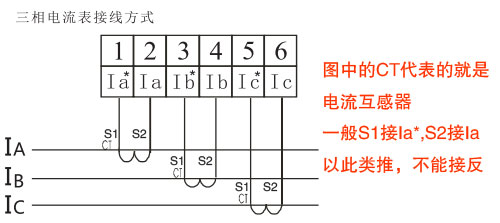

某三相電流表接線示意圖：

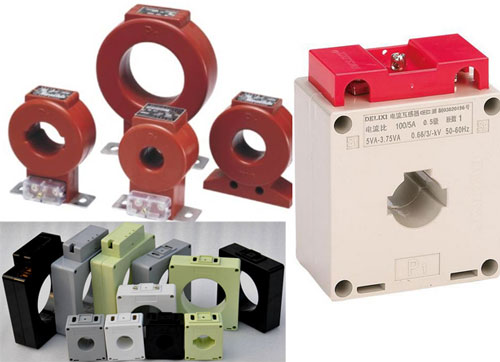

以下是不同規格的電流互感器：

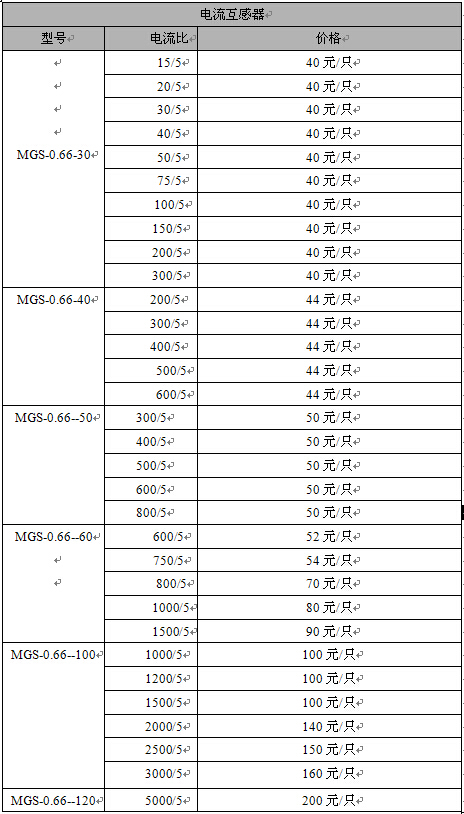

以上價格為市場價，有意購買請聯系我們

以上互感器通常都是指0.5%級精度的，與之配套使用的儀表有單相電流表、三相電流表或多功能表、電度表等，電子打標。不同廠家出的互感器外觀可能不一樣，型號也有所差別，穿線的和穿排的也不同，在購買的時候一定要了解清楚了。

另外，假如你想買100/5A的互感器，而人家沒有了，只有200/5A的，那也可以使用，因?yàn)?00/5A的互感器穿一次是200/5A，穿二次芯就是100/5A了，互感器說明書上也講得很清楚的。還有，假如總斷路器是100A電流的，而用電設備可能最大電流能達到一百多甚至200A，那我也建議您使用200/5A的互感器。

最后，如果您還有什么地方不懂的，那么請點擊下方的聯系方式聯系我們吧。
